EN標準充電電纜
參考標準：prEN 50620、IEC62893
證書號 No.:6003773.01
產品描述

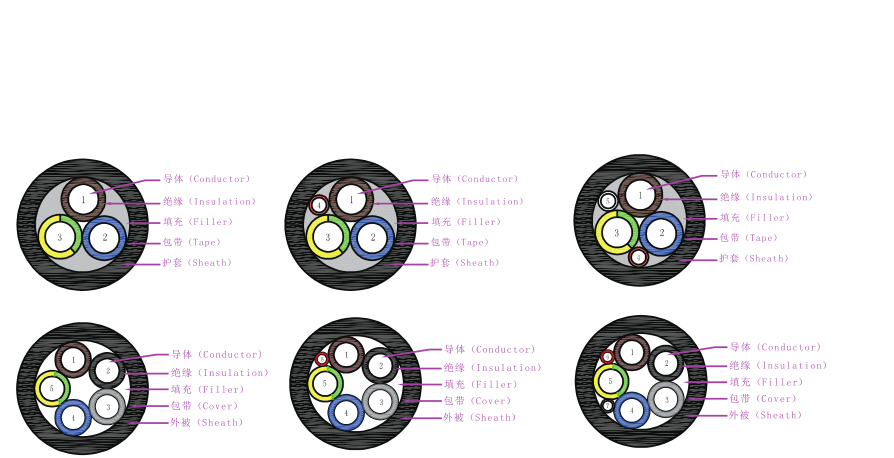

| 結構 | 電纜特性 |
| 1.導體 | 額定溫度 ：-40℃～90℃ |
| 材質: 裸銅 | 額定電壓 ： AC 300/500V、 450/750V；DC 1000V |
| 2.絕緣 | 燃燒測試 ：VW-1 Test method Comply with UL 2556 |
| 材質: ERP | 最小彎曲半徑： ≥6*OD |
| 顏色：棕，藍，黃/綠 | 耐壓： 2.5kVac/15min. No Breakdown |
| 3.填充 | 低溫沖擊 ：-40℃, No cracks |
| 材質: PP | 熱沖擊：150℃/1h No cracks |
| 4.包帶 | 耐油 ：IRM902,IRM903,Gasoline 20h OD Variation≤15% No Cracks |
| 材質:無紡布 | 抗擠壓：Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN; |
| 5.護套 | 耐酸堿：168h, Tensile Strength Variation ≤30%; Elongation≥100% |
| 材質: TPU | 環保要求：Compliant with RoHS and REACH |
| 顏色: 黑色 | |
型號 |
規格 |
導體絞合外徑 |
導體電阻 |
參考允載電流 |
無屏蔽 完成外徑 |
包裝 |
H05BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.6~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
9.8~10.8 |
800m/700# |
|
H07BZ-F |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 |
1.6 |
13.3 |
14A |
8.8~9.6 |
800m/700# |
3×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
25A |
10~10.8 |
800m/700# |
|
3×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
35A |
11.5 |
500m/700# |
|
3×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
44A |
13.2 |
400m/800# |
|
3×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
62A |
16.3 |
500m/950# |
|
3×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
82A |
19 |
500m/700# |
|
5×2.5mm2+(0～2)×(0.5～0.75)mm2 |
2.1 |
7.98 |
20A |
13.5 |
500m/950# |
|
5×4.0mm2+(0～2)×(0.5～0.75)mm2 |
2.8 |
4.95 |
30A |
15 |
400m/950# |
|
5×6.0mm2+(0～2)×(0.5～0.75)mm2 |
3.5 |
3.30 |
38A |
16.8 |
300m/950# |
|
5×10.0mm2+(0～2)×(0.5～0.75)mm2 |
4.5 |
1.91 |
54A |
20 |
300m/1200# |
|
5×16mm2+(0～2)×(0.5～0.75)mm2 |
5.7 |
1.21 |
71A |
23.5 |
800m/700# |
|
5×25mm2+(0～2)×(0.5～0.75)mm2 |
7.2 |
0.78 |
94A |
29 |
800m/700# |
|
5×35mm2+(0～2)×(0.5～0.75)mm2 |
8.4 |
0.554 |
117A |
32.8 |
500m/700# |
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計製造。
